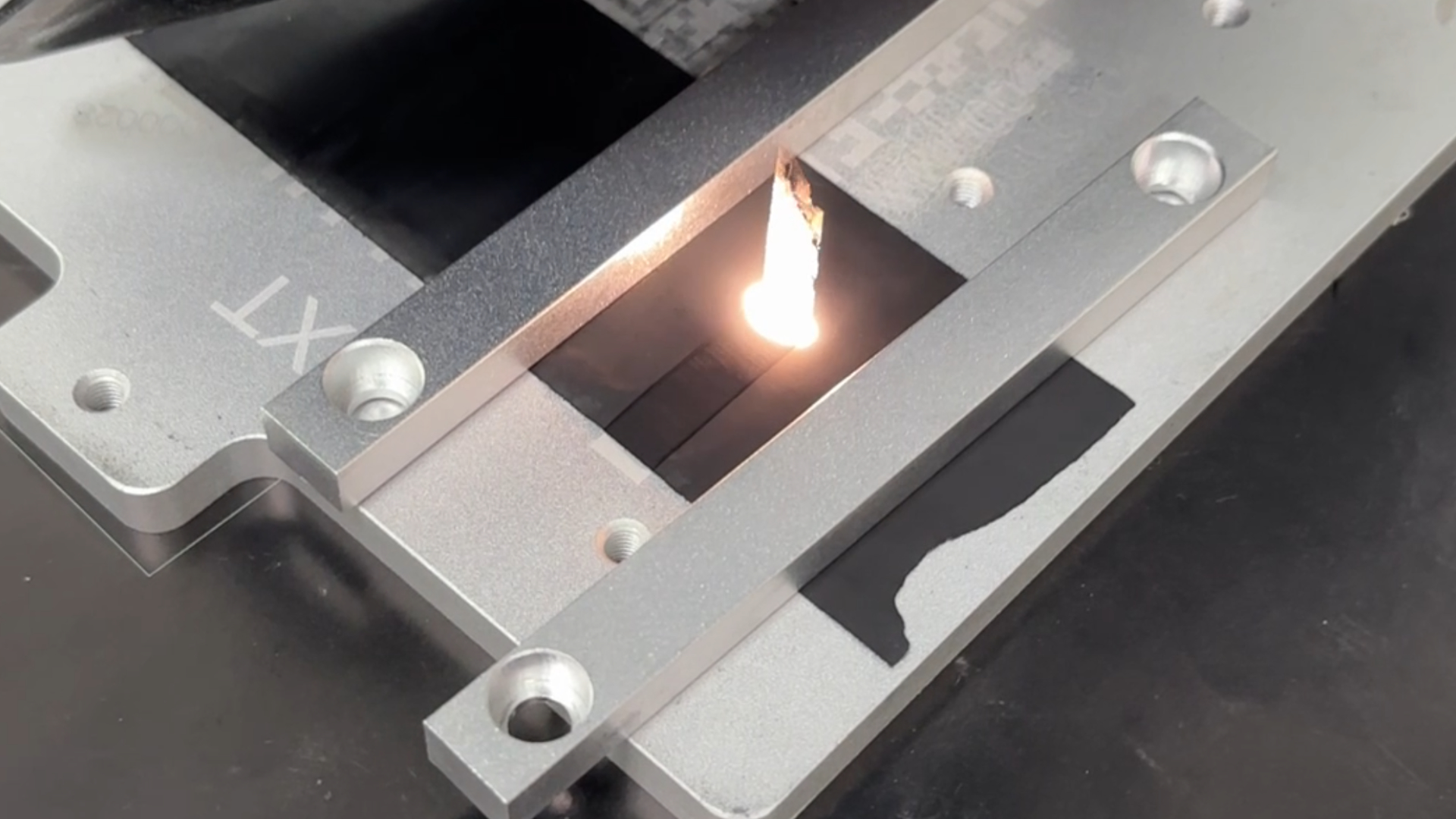

在锂电池制造阶段，电池极片种类繁多，其涂层也各有不同。不同的电池极片涂层对激光吸收率的影响各有不同，主要体现在材料成分、表面形貌、厚度及光学特性等方面，这些因素直接决定了激光加工，如切割、焊接的效率和质量。也间接影响了电池产品的质量和性能。

以下是主要涂层类型及其对激光吸收率的影响分析：

1. 石墨涂层

        吸收率特性：石墨对红外激光如1064 nm光纤激光的吸收率较高，约60%~80%，因其碳结构中的自由电子能快速将光能转化为热能。

     影响因素：涂层孔隙率和厚度会影响吸收率。多孔结构可能增加光散射，降低有效吸收；而过厚涂层可能导致激光能量被表层过度吸收，影响加工深度一致性。

    应用场景：适用于负极极片，但需优化激光功率以避免碳材料烧蚀或热影响区扩大。

2. 金属氧化物涂层，如LiCoO₂、LiFePO₄

  吸收率特性：正极材料，如LiCoO₂对近红外激光的吸收率较低约20%~40%，因其带隙较宽，光子能量需匹配才能被有效吸收。

        改进措施：通过掺杂金属颗粒，如Al、Cu或调整涂层表面粗糙度，可增强局部等离子体共振效应，提升吸收率。例如，LiFePO₄经碳包覆后吸收率可提高至50%以上。

        挑战：高反射率可能导致激光能量损失，需采用脉冲激光或波长优化，如绿激光以提高效率。

 3. 复合涂层，如硅碳负极

  吸收率特性：硅对激光的吸收率显著高于石墨，但硅的膨胀系数大，涂层易开裂，影响吸收稳定性。

  优化方向：通过纳米硅与石墨复合，可平衡吸收率与机械性能。例如，硅碳复合材料中硅含量控制在10%20%时，既能维持高吸收率，又减少裂纹风险。

 4. 导电剂与粘结剂的影响

    炭黑/CNT导电剂：添加导电剂可提升涂层吸收率，因其增强光热转换效率。

    粘结剂：通常对激光透明，过量添加会降低整体吸收率，需优化配比以避免能量浪费。

 5. 表面处理与结构设计

    粗糙度与纹理：喷砂或化学蚀刻处理的表面可通过多次反射增加光程，吸收率提升10%30%。例如，微米级凹凸结构可将1064 nm激光吸收率从40%提升至60%。

    多层涂层：梯度设计可改善能量分布，减少热损伤。

   综上所述，极片涂层的激光吸收率受材料本征特性与微观结构共同影响。实际应用中需通过成分优化、结构设计及激光参数匹配来协同调控吸收率，以实现高效、精准的极片加工。未来，开发新型高吸收复合材料或超快激光技术可能是突破方向。
