铝材性质活跃，而铝棒激光打标机打标时需要经过激光高温来进行标识雕刻。在对铝棒进行激光扫描的过程中是否会造成铝棒化学性质以及性能的改变？导致铝棒变形、表面氧化膜破损等一系列问题？我们运用三大核心维度具体情况具体分析，列出具体方案。

要避免铝棒激光雕刻时因高温导致变形、氧化膜破损或内部材质性能受影响，需从设备选型、参数优化、辅助工艺三大核心维度系统管控，具体方案如下：

1. 精准选型是基础。

优先选用 10-20W 低功率光纤激光打标机，或 355nm 波长紫外激光打标机，前者能量集中且可控，后者具备冷加工特性，仅作用于表层微米级深度，几乎无热传导。严禁使用 50W 以上高功率机型或 CO₂激光打标机，避免能量过载导致基材熔融变形。针对航空级高硬度铝棒，如 7075、2024，可搭配 CCD 视觉定位系统，确保激光聚焦精准，减少无效能量损耗。

2. 优化参数是核心。

需遵循 “高频率、快速度、低功率” 原则。功率控制在额定功率的 10%-30%，避免局部能量集中；频率调至 50-100kHz，通过密集低能量脉冲替代单次高冲击，减少热堆积；扫描速度提升至 500-1000mm/s，缩短激光与铝棒的接触时间，缩小热影响区。同时采用多遍浅打标替代单次深打标，每遍功率逐步递增，避免一次性刻蚀过深破坏氧化膜。

3. 配套辅助工艺强化防护。

加工时在打标区域侧吹高纯度氮气或氩气，隔绝空气防止氧化膜过度反应发黄，从根源保护原有氧化层。搭配风冷工作台或水冷夹具，实时带走表面热量，控制铝棒温度不超过 40℃，避免热变形；使用真空吸附或柔性橡胶夹具固定，防止振动导致受力不均。打标前清理铝棒表面油污、氧化皮，避免杂质吸收激光产生局部高温；通过自动对焦系统校准光斑，确保焦点处于表面 0.1mm 范围内，避免焦点过深影响内部材质。

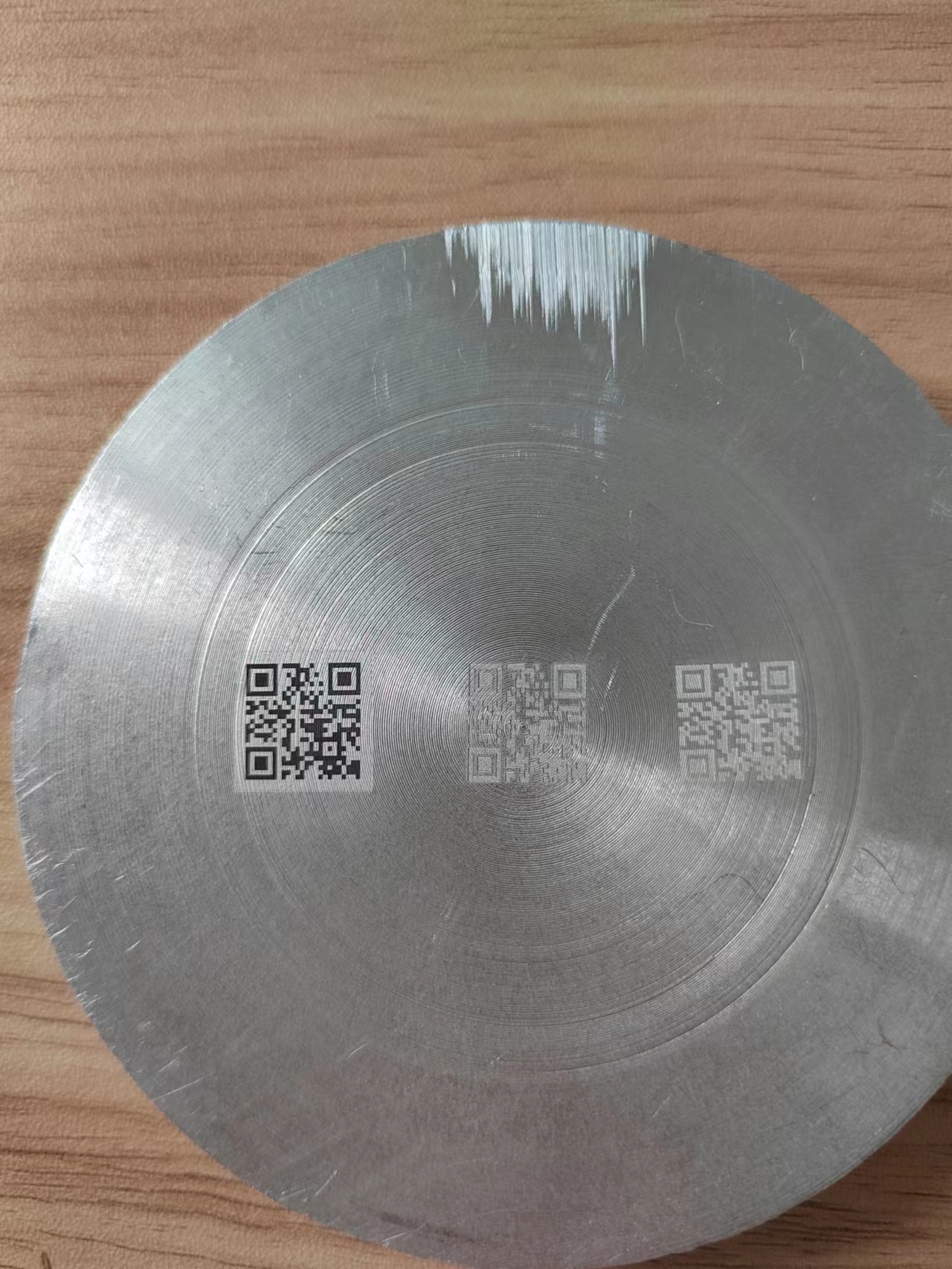

通过以上组合措施，可实现激光能量精准可控，既保证二维码清晰可扫，又能避免铝棒变形、氧化膜破损，同时不影响其强度、韧性等核心力学性能，完全满足工业追溯对铝棒加工的严苛要求。
