同一台金属光纤激光打标机在不同的金属材质上打标效果为什么会有所不同？例如在铜材上易 “虚标”而在不锈钢上打标标识却清晰无比。其核心原因是两种金属的光学反射率和热传导率差异极大，导致激光能量吸收效率不同。而激光能量吸收效率跟打标效果息息相关。

因此要想提高光纤激光打标机的使用率，就要有针对性地调试好机器的激光参数，来实现金属打标的最佳效果。

一、核心差异：金属物理特性决定能量吸收效率

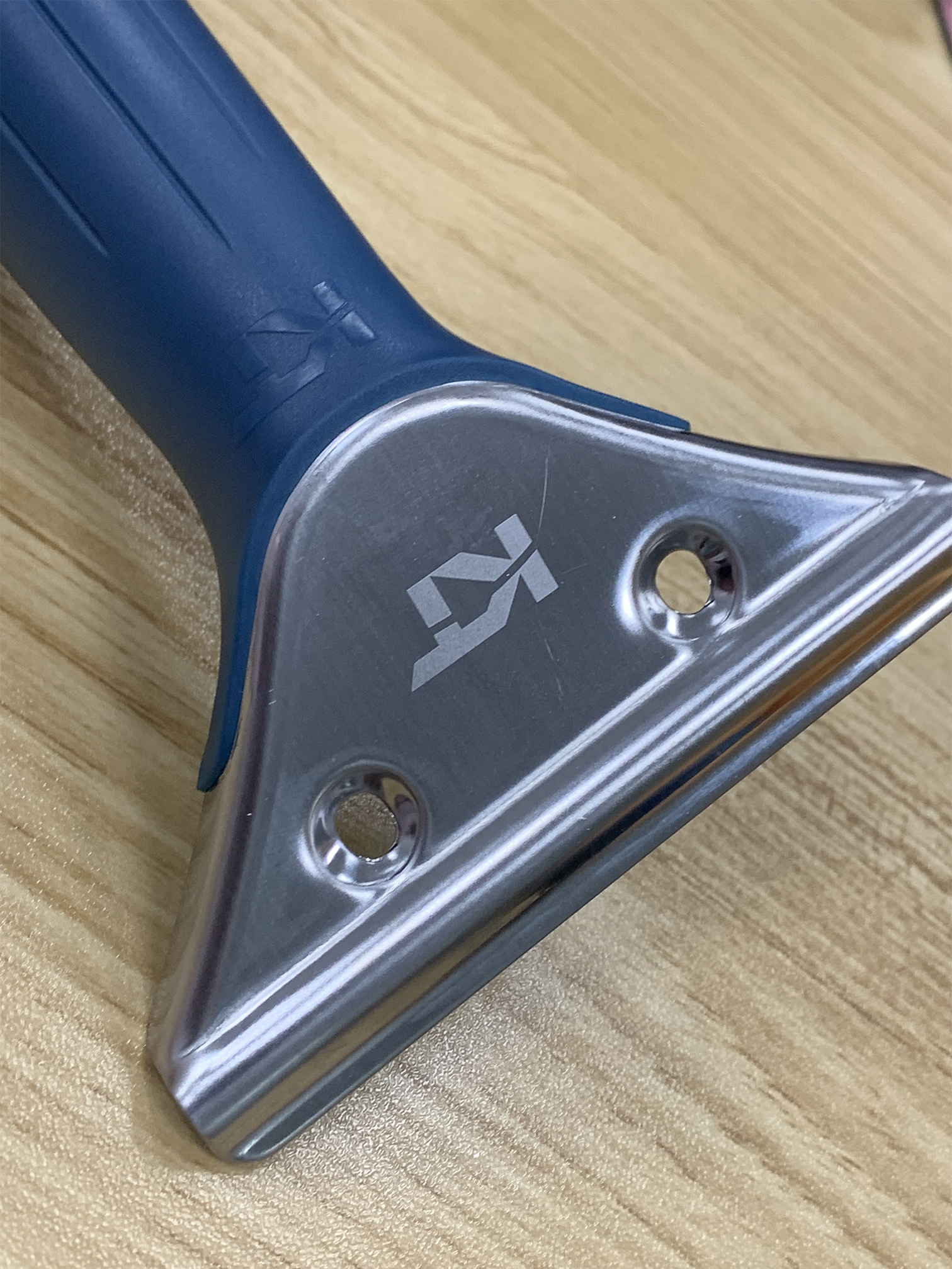

1.光学反射率差异：铜对 1064nm 波长的反射率高达 90% 以上，大部分激光能量会被表面反射，实际作用于材料表面的能量极少。而不锈钢的反射率仅约 50%-60%，能吸收更多激光能量，足以形成清晰的表面改性或微熔层，标记自然更清晰。

2.热传导率差异：铜的热传导率是不锈钢的 5-8 倍，激光照射时，铜会快速将局部热量传导至周围区域，导致作用点温度难以达到 “微熔” 或 “氧化着色” 的阈值，无法形成明显标记。不锈钢导热慢，热量集中在照射点，更容易形成清晰的刻痕或色差。

二、参数调整可改善铜材虚标，需针对性优化

通过调整设备参数，能有效提升铜材打标清晰度，关键优化方向如下：

1.提升有效能量密度：

降低打标速度，延长激光在同一位置的作用时间，弥补能量被反射和传导的损失。

提高激光频率，如从 50kHz 调至 100kHz，增加单位面积内的激光脉冲次数，累积能量以达到标记阈值。

2.优化光斑与聚焦：

更换更小焦距的场镜，如从 160mm 焦距换为 100mm，缩小聚焦光斑直径，提升局部能量密度，让有限能量集中作用于微小区域。

精确调整聚焦高度，确保光斑处于最佳聚焦位置，避免因光斑分散导致能量进一步降低。

3.调整脉冲宽度：

缩短激光脉冲宽度，如从 200ns 调至 50ns，减少热量向铜材内部传导的时间，降低热量流失，让能量更多用于表面标记而非导热。

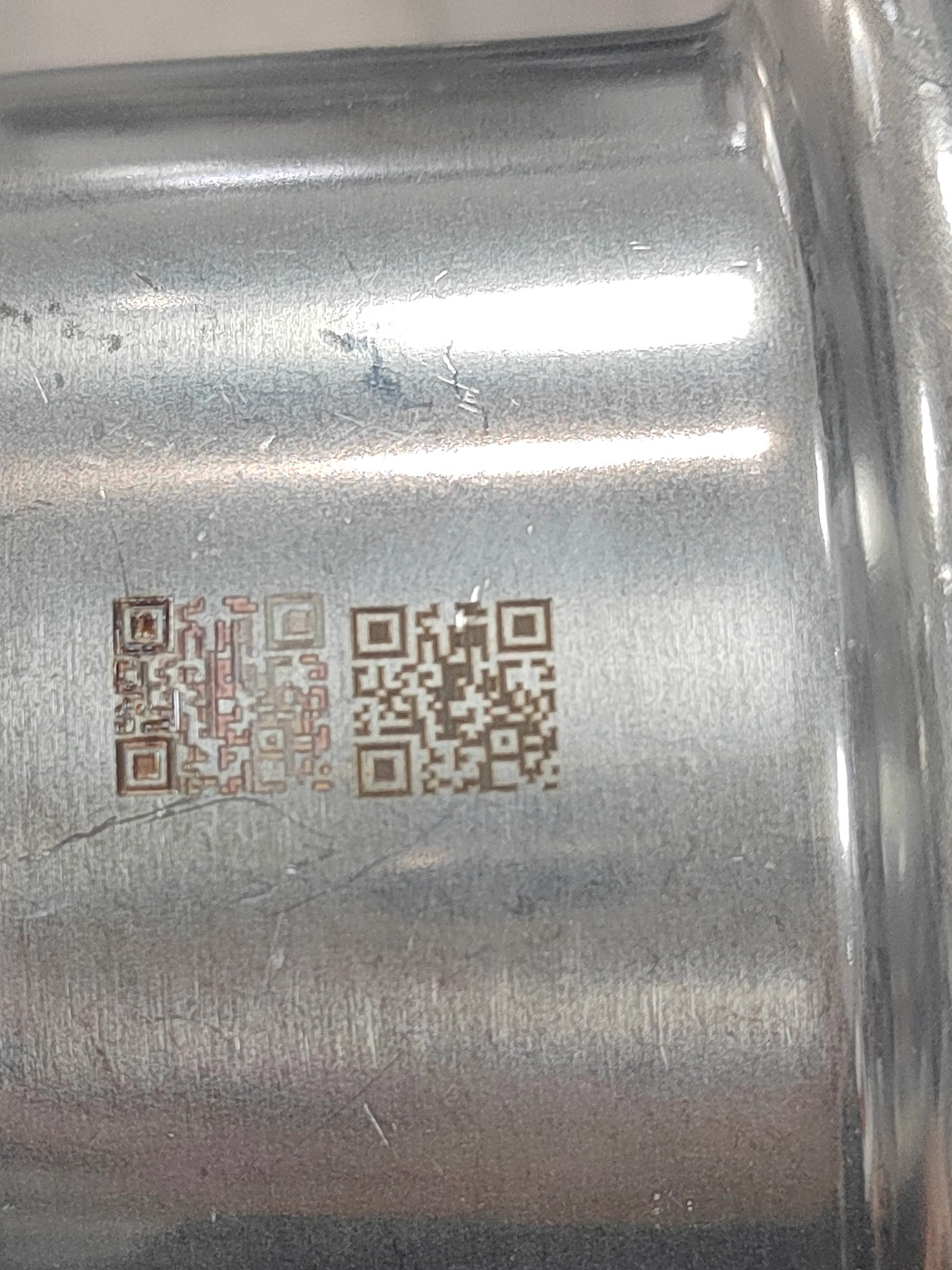

        需注意，参数调整需结合铜材类型，如紫铜、黄铜和表面状态，如抛光、拉丝进行测试，无法完全达到不锈钢的清晰程度，但可满足二维码、序列号等基础标识的可读性要求。
